Cómo Crear un Gráfico de Pasos en Excel

Este tutorial demostrará cómo crear un gráfico de pasos en todas las versiones de Excel: 2007, 2010, 2013, 2016 y 2019.

Los Gráficos Escalonados o Gráfico de Pasos -que suelen utilizarse para analizar las fluctuaciones de los precios y están cortados por el mismo patrón que los gráficos lineales- vienen al rescate cuando se necesita mostrar de forma ordenada saltos cuantitativos regulares o esporádicos en valores, precios, tipos de interés, etc.

Sin embargo, como el gráfico no es compatible con Excel, tendrá que esforzarse para trazarlo usted mismo. Para ahorrarle tiempo, hemos desarrollado el complemento Chart Creator, una herramienta fácil de usar para crear gráficos avanzados en Excel en cuestión de segundos.

En este tutorial paso a paso, aprenderá a construir un sencillo Gráfico de Pasos desde cero en Excel:

Cómo Empezar

A modo de ilustración, supongamos que está a punto de lanzar una campaña de marketing masiva para su marca y necesita averiguar dónde colocar sus pesos de publicidad en 2020.

Mientras examina los diferentes canales de marketing en busca de la opción de mejor rendimiento, se propone trazar un gráfico de pasos que muestre su coste de adquisición de clientes(CAC) de marketing por correo electrónico de 2019, la métrica fundamental que mide el coste de los esfuerzos de marketing necesarios para conseguir un nuevo cliente.

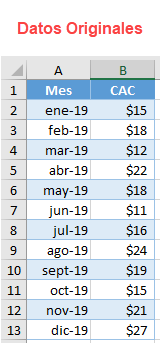

Dicho esto, he aquí una tabla de muestra que resume el rendimiento del canal de marketing en 2019:

En los negocios, el tiempo es oro, así que empecemos.

Paso #1: Clonar la Tabla de Datos Original.

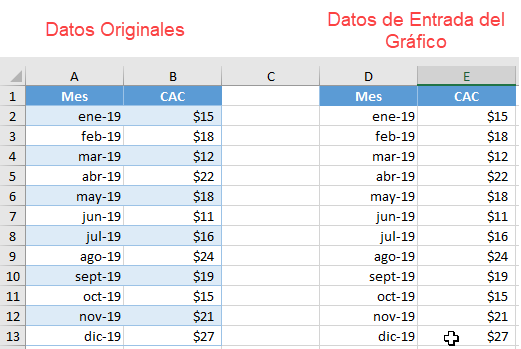

Dado que la construcción de un gráfico por pasos implica una gran cantidad de manipulación de datos, cree una copia de la tabla que contiene los datos originales para mantener las cosas más organizadas.



Paso #2: Duplicar Todos los Valores en la Tabla Clonada.

Como solución para transformar un gráfico de líneas en un gráfico de pasos, en la tabla recién creada, establezca dos conjuntos idénticos de datos que contengan los mismos valores.

Para ello, resalta todos los valores de la segunda tabla y pulsa Ctrl + C para copiar las celdas seleccionadas. A continuación, selecciona la primera celda vacía debajo de la tabla (en nuestro caso, D14) y pulsa Ctrl + V para pegar los datos.

Así es como se ve en la práctica:



Paso #3: Ordenar la Tabla por la Columna de Fecha de Más Antigua a Más Reciente.

Es hora de sentar las bases para las etiquetas de datos personalizadas que crearás más adelante.

1. Resalte toda la tabla clonada(D1:E25).
2. Ve a la pestaña Datos.
3. En el grupo Ordenar y Filtrar, seleccione el botón «Ordenar«.
4. En cada menú desplegable, ordene por lo siguiente:
   1. En «Columna«, seleccione «Mes«(Columna D).
   2. Para «Ordenaren«, seleccione «Valores» / «Valores de celda».«
   3. En «Orden«, seleccione «De más antiguo a más reciente«
5. Haga clic en Aceptar para cerrar el cuadro de diálogo.

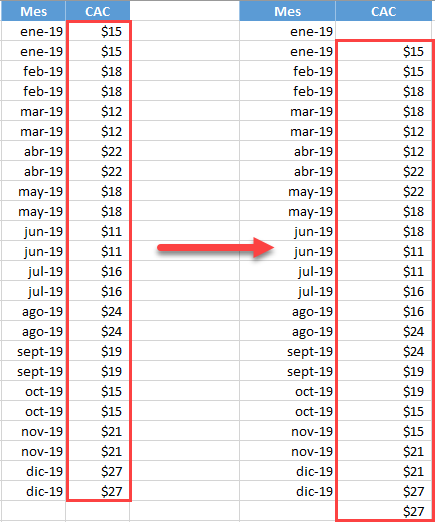

Paso #4: Desplazar los Valores de Coste una Celda hacia Abajo.

Esta sencilla técnica le ahorrará la molestia de tener que escribir manualmente los valores para cada fecha.

Resalte todos los valores de la columna CAC(columna E) en la tabla duplicada. A continuación, desplaza todo una celda hacia abajo pulsando Ctrl + X para cortar los datos y luego Ctrl + V en la siguiente celda hacia abajo(E3) para pegarlos en su nueva posición.



Paso #5: Elimine la Primera y la Última Fila de la Tabla Duplicada.

Una vez allí, elimine la primera y la última fila de la segunda tabla y mueva los datos restantes debajo de los encabezados de las columnas para que las columnas vuelvan a estar parejas.

Resalte las celdas D2 y E2, haga clic con el botón derecho y seleccione Eliminar. En el cuadro de diálogo, elige Desplazar celdas hacia arriba. Haz lo mismo para la celda E25.



Paso #6: Diseñar las Etiquetas de Datos Personalizadas.

Nuestro siguiente paso es diseñar las etiquetas de datos personalizadas sólo para los valores del gráfico que reflejan los datos originales, dejando fuera los puntos de datos de ayuda, que lo mantienen todo unido.

En primer lugar, configure una nueva categoría de datos llamada «Etiqueta» en la columna adyacente a la segunda tabla (en nuestro caso, la columna F).

Una vez allí, para crear las etiquetas que contengan las fechas emparejadas con los valores correspondientes, tienes que dar rienda suelta al poder de las funciones SI, CARACTER y TEXTO. Este cóctel especial de funciones de Excel nos ayudará a realizar la tarea:

=SI(E2<>E1; TEXTO(E2;"$#,##")&CARACTER(10)&TEXTO(D2; "mmm"); "")

Para los no iniciados, ésta es la versión decodificada de la fórmula

=SI({El coste en la celda E2}<>{El coste en la celda E1};
TEXTO({El coste en la celda E2};"{Formato del valor como moneda}")
&CARACTER(10)&TEXTO({La fecha en la celda D2};"{Formato del valor como moneda}"); "")

En términos sencillos, la fórmula compara los valores E1 y E2 entre sí, y si no coinciden, la celda F2 se rellena con la etiqueta personalizada que muestra el mes y el coste correspondientes. La función CHAR(10) sigue siendo una constante y representa un salto de línea. En caso contrario, la fórmula devuelve un valor en blanco.

Así es como se ve cuando el caucho golpea el camino:

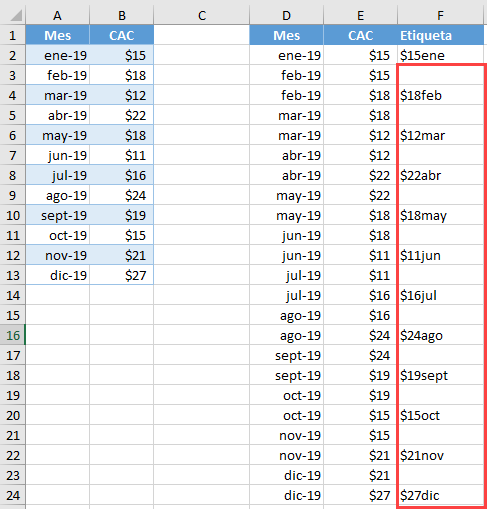

Ahora, arrastra el tirador de relleno en la esquina inferior derecha de la celda seleccionada hasta la parte inferior de la columna F para ejecutar la fórmula para las celdas restantes(F3:F24).



Paso #7: Crear un Gráfico de Líneas.

Ahora se han eliminado todos los obstáculos. Es hora de crear un simple gráfico de líneas y ver qué sucede.

1. Resalte todas las celdas que contienen los valores de fecha y coste(D2:E24).
2. Ve a la pestaña Insertar.
3. Haz clic en el icono «Insertar gráfico de líneas o áreas«.
4. Elige «Línea«

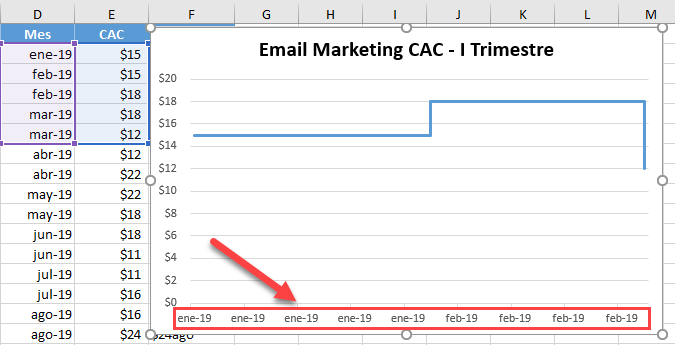

Milagrosamente, ¡aparece un gráfico de pasos! Sin embargo, cabe mencionar una advertencia. Supongamos que te propones analizar el rendimiento del marketing por correo electrónico sólo en un periodo de tres meses:

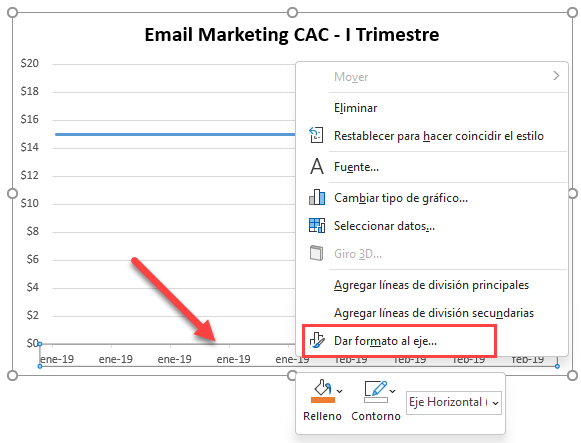

Como habrá notado, el eje horizontal parece bastante desordenado. Afortunadamente, arreglar el problema es tan fácil como desgranar guisantes. Primero, haga clic con el botón derecho del ratón en el eje horizontal (las etiquetas de la parte inferior) y seleccione «Dar formato al eje»

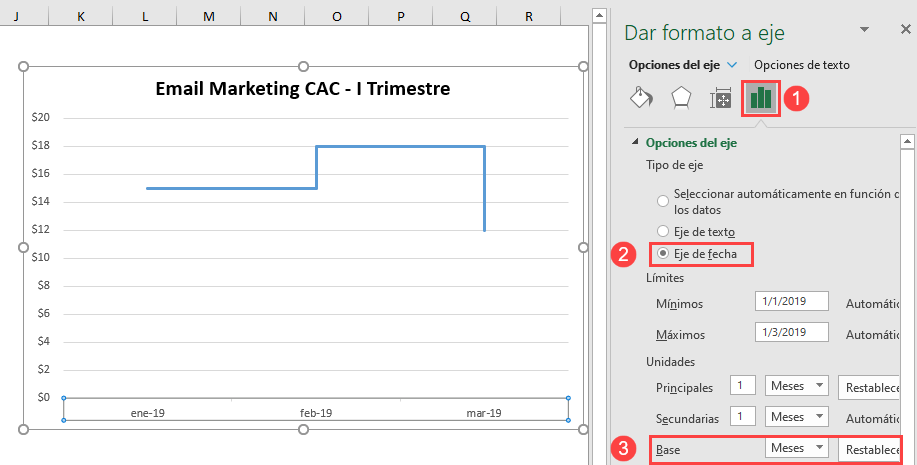

En el panel de tareas que aparece, haga lo siguiente:

1. Cambia a la pestaña de Opciones de E je.
2. En Tipo de eje, seleccione el botón de radio «Eje de fecha«.
3. En Unidades, establezca el valor de la Base en «Días/Mes/Año«, dependiendo de sus datos actuales.

Ahora, volvamos a nuestro gráfico de pasos.

Paso #8: Añadir las Etiquetas de Datos.

A continuación, tenemos que añadir al gráfico de pasos las etiquetas de datos personalizadas que has creado previamente.

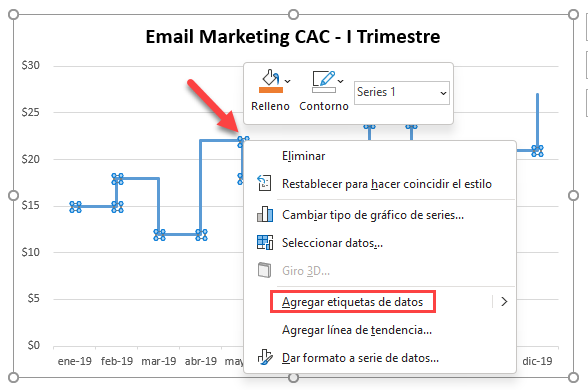

Haga clic con el botón derecho del ratón en la línea que ilustra las fluctuaciones de costes y seleccione «Agregar etiquetas de datos»



Paso #9: Añadir las Etiquetas de Datos Personalizadas y Deshacerse de los Valores de las Etiquetas por Defecto.

Haz clic con el botón derecho del ratón en cualquiera de las etiquetas del gráfico y selecciona «Formato de etiquetas de datos»

Una vez que aparezca el panel de tareas, haga lo siguiente:

1. Vaya a la pestaña Opciones de etiqueta.
2. Marque la casilla «Valor de las celdas».
3. Resalte todos los valores de la columna Etiqueta(F2:F24).
4. Haga clic en «Aceptar» para cerrar la ventana de diálogo.
5. Desmarque la casilla «Valor« para eliminar las etiquetas por defecto.



Paso #10: Empuje las Etiquetas Sobre la Línea del Gráfico.

Ya casi hemos terminado Como toque final, necesita alinear las etiquetas en los lugares correctos. Las etiquetas que representan subidas de costes se colocarán por encima de la línea. A la inversa, las etiquetas que representan caídas de costes se desplazarán por debajo de la línea.

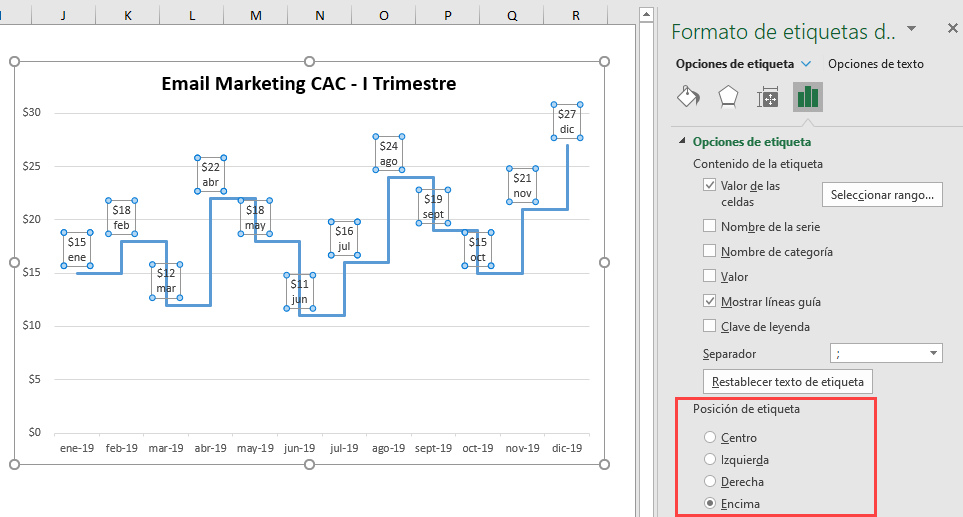

En el panel de tareas de Formato de etiquetas de datos, en la pestaña Opciones de etiqueta, desplácese hasta Posición de etiqueta y seleccione la opción «Encima».»



Paso #11: Mueva las Etiquetas que Muestran las Caídas de Costos por Debajo de la Línea del Gráfico.

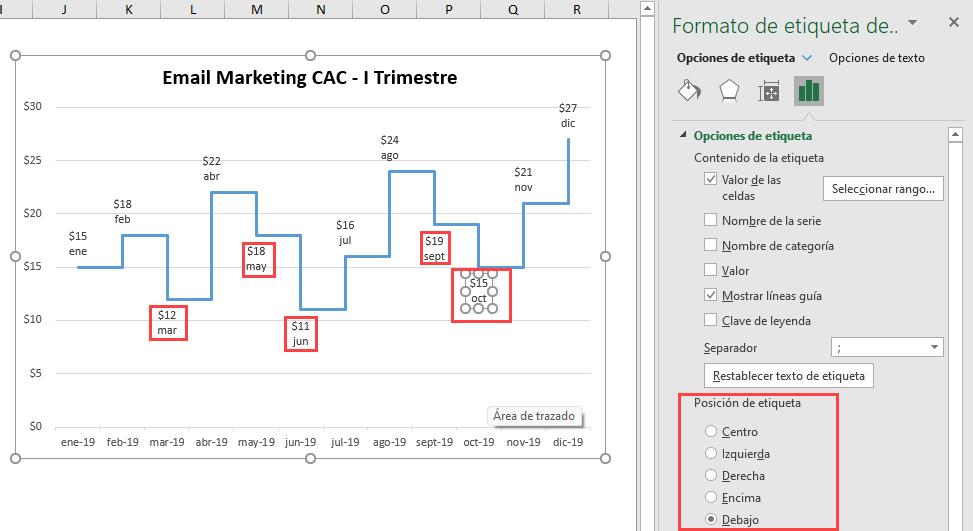

Por último, seleccione una por una las etiquetas que muestran las caídas del CAC y establezca el valor de Posición de la etiqueta para cada una de ellas en «Abajo»

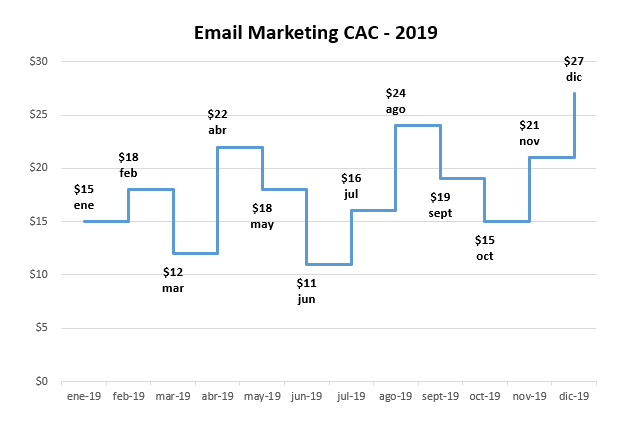

Para un último ajuste, ponga las etiquetas en negrita(pestaña Inicio > Fuente) y cambie el título del gráfico. Su gráfico de pasos está listo.

Así que ahí lo tienes: más información que lleva a mejores decisiones, ¡todo gracias a tu gráfico de pasos!
